Опалубка колонн

Опалубка колонн на универсальных щитах

Щиты опалубки многофункциональны, применяются в том числе для опалубки стен. Собираются в виде «мельницы». Один комплект позволяет возвести колонны различного сечения.

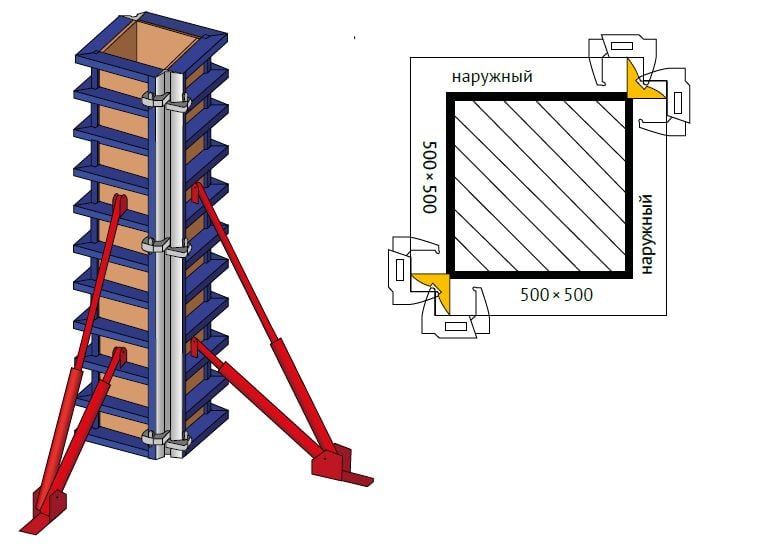

Опалубка колонн на линейных щитах

4 щита соединяются с помощью угловых элементов. Позволяет возводить колонны фиксированного сечения.

Болт стяжной

Предназначен для восприятия давления бетонной смеси. Максимальное растягивающее усилие 90 кН. Соответствует стандарту DIN 18216.

Шкворень

Предназначен для восприятия давления бетонной смеси при сборке опалубки колонн или элементов стен с использованием универсальных щитов.

Гайка для шпильки (стяжного болта)

Предназначена для фиксации шпилек (стяжных болтов) или шкворней при монтаже опалубки.

Шайба для гайки

Предназначена для использования вместе с гайкой. Увеличивает площадь опоры гайки на профиль щита. Предохраняет щиты опалубки от повреждения гайкой.

Замок клиновой

Предназначен для соединения щитов в панели. Устанавливается на вертикальных и горизонтальных стыках щитов. Конструкция замка не разборная (исключает потерю деталей).

Замок реечный

Позволяет соединять щиты между собой и одновременно выравнивать их, в том числе и с использованием доборной вставки.

Замок удлиненный

Предназначен для соединения щитов в панели. Устанавливается на вертикальных и горизонтальных стыках щитов. Позволяет формировать внешний угол конструкции опалубки без использования угловых элементов (соединение линейных щитов под прямым углом). Возможно изготовление замка для соединения щитов с разной глубиной основного профиля (120 и 140 мм).

Кронштейн подмостей

Предназначен для обеспечения безопасности рабочих при проведении монолитных работ. Возможна установка отдельными площадками и/или по всей протяженности опалубки.

Подкос 2-уровневый телескопический

Предназначен для установки щитов в вертикальное положение. Обеспечивает дополнительное усиление конструкции опалубки. Имеет возможность регулировки длины. Крепится к щиту в двух местах и к бетонному основанию.

Подкос 1-уровневый телескопический

Предназначен для установки щитов в вертикальное положение. Обеспечивает дополнительное усиление конструкции опалубки. Имеет возможность регулировки длины и усиления верхнего ряда щитов (при установке щитов на высоту более 3 м). Крепится к щиту в двух местах и к бетонному основанию.

Балка выравнивающая

Предназначена для усиления конструкции опалубки в местах стыков щитов. Рекомендуется применять в следующих случаях:

• в местах установки вставки между щитами;
• в узлах установки шарнирных щитов;
• при сжатых сроках строительства и необходимости увеличения скорости заливки;
• другие случаи, где требуется усиление конструкции опалубки.

Крепится к щитам с помощью гайки.

Захват монтажный

Предназначен для переноса отдельных щитов или сборных панелей с одной захватки на другую с помощью крана. Для переноса панелей требуется 2 монтажных захвата. Существенно экономит время на демонтаже опалубки (требуется только снять стяжные болты и обеспечить легкое отсоединение палубы от бетона).
