Аренда телескопических стоек для опалубки перекрытий
Опалубка перекрытий на телескопических стойках – простой и самый распространенный вариант опалубки благодаря своим преимуществам. Так, для проведения монтажа и демонтажа требуется лишь несколько рабочих, а процесс этот занимает минимальное время за счет малого числа комплектующих. С такой опалубкой возможно залить перекрытия любой формы и размеров, горизонтальные и наклонные поверхности. Устанавливается опалубка даже на наклонных и ступенчатых поверхностях.
Комплектующие опалубки

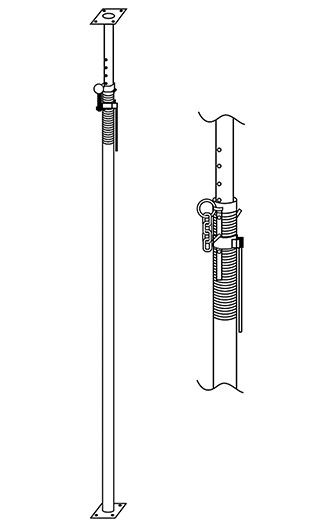

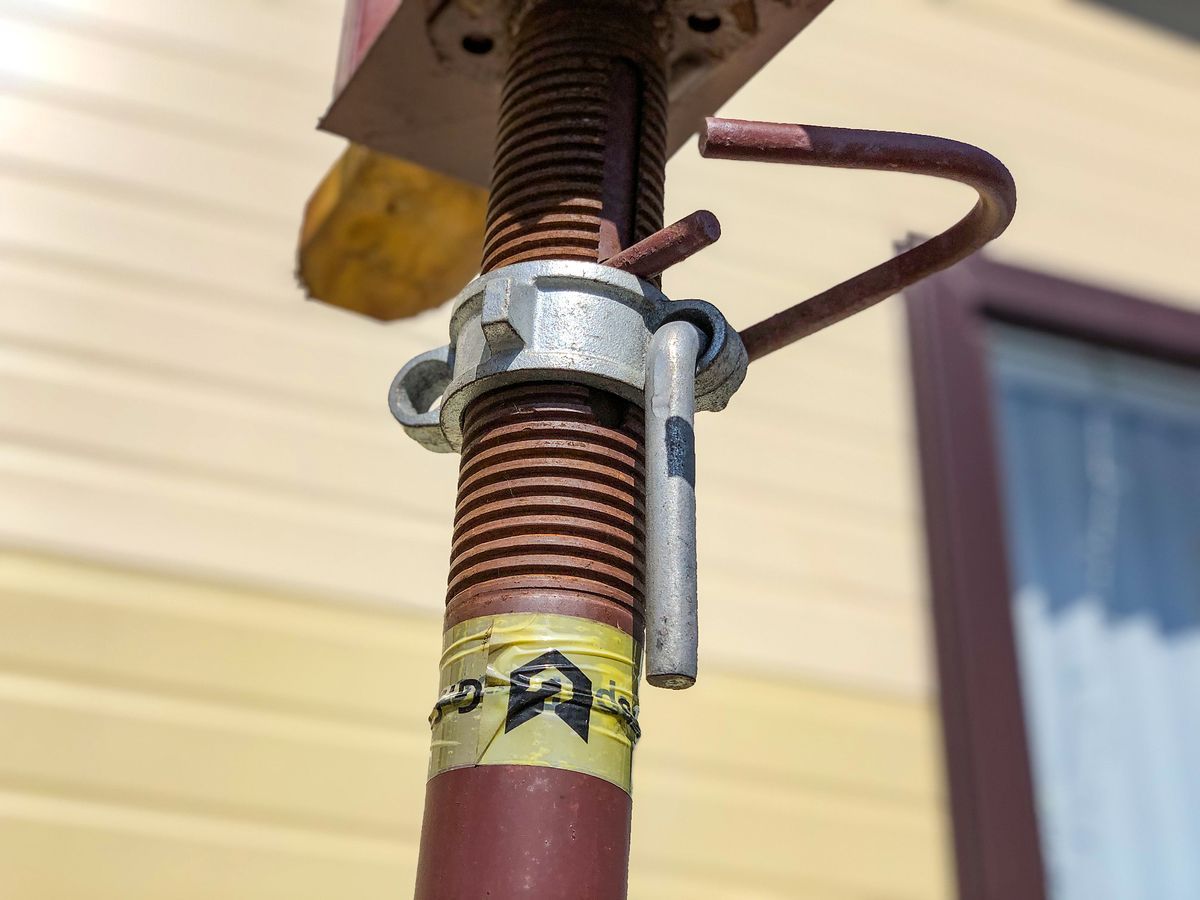

Стойка телескопическая с оцинкованным резьбовым соединением
Предназначена для восприятия нагрузок при бетонировании. Применяется как опорный элемент для поддержания балок. Высота стойки регулируется выдвижением внутренней трубы с отверстиями (шаг 125 мм), которая фиксируется специальным замком. Точная юстировка высоты стойки уровня осуществляется перемещением гайки по наружной резьбе.
Рекомендованная нагрузка на стойку не должна превышать 75% от максимальной нагрузки. Все стойки соответствуют ГОСТ 34329-2017.
«ПрофМастер» предлагает следующие размеры стоек:
Стойка телескопическая 1.65
|
Рабочий диапазон, м
|
Максимальная нагрузка, кг
|
Вес, кг
|
|
1,0 – 1,65
|
5000,0
|
8,64
|
Стойка телескопическая 2.0
|
Рабочий диапазон, м
|
Максимальная нагрузка, кг
|
Вес, кг
|
|
2,05 – 3,7
|
1800,0
|
14,1
|
Стойка телескопическая 2.55
|
Рабочий диапазон, м
|
Максимальная нагрузка, кг
|
Вес, кг
|
|
2,5 – 4,2
|
2000,0
|
16,2
|
Стойка телескопическая 3.1
|
Рабочий диапазон, м
|
Максимальная нагрузка, кг
|
Вес, кг
|
|
1,7 – 3,1
|
2000,0
|
12,1
|
Стойка телескопическая 3.7
|
Рабочий диапазон, м
|
Максимальная нагрузка, кг
|
Вес, кг
|
|
2,05 – 3,7
|
1800,0
|
14,1
|
Стойка телескопическая 4.2
|
Рабочий диапазон, м
|
Максимальная нагрузка, кг
|
Вес, кг
|
|
2,5 – 4,2
|
1600,0
|
16,2
|
Стойка телескопическая 4.5
|
Рабочий диапазон, м
|
Максимальная нагрузка, кг
|
Вес, кг
|
|
3,1 – 4,5
|
1500,0
|
25,5
|
Стойка телескопическая 4.9
|
Рабочий диапазон, м
|
Максимальная нагрузка, кг
|
Вес, кг
|
|
3,3 – 4,9
|
1000,0
|
19,4
|
«ПрофМастер» предлагает следующие классы стоек:
| Класс |
Нижняя секция (опорная) – труба круглого сечения |
Верхняя секция (вставка) – Труба круглого сечения |
Опорная пластина |
Допустимая нагрузка на ось кг. MAX |
Допустимая нагрузка на ось кг. MIN |
| «ОБЛЕГЧЕННАЯ» |
Ø60х1,5 |
Ø51х2 |
100х100х3 мм. |
2 800 - 2 100 |
2 000 - 1 200 |
| «СТАНДАРТ» |
Ø60х2,0 |
Ø51х2,5 |
100х100х4 мм. |
3 000 - 2 700 |
1 650 - 1 000 |
| «СТАНДАРТ+» |
Ø60х2,0 |
Ø48х3,0 |
100х100х4 мм. |
3 000 - 2 700 |
1 650 - 1 000 |
| «Усиленная» |
Ø60х2,5 |
Ø51х3,0 |
120х120х5 мм. |
3 500 - 2 950 |
1 800 - 1 100 |
| «Усиленная +» |
Ø60х3,0 |
Ø51х3,0 |
120х120х5 мм. |
4 000 - 3 000 |
2 900 - 2 500 |
Нижняя секция (опорная) – труба круглого сечения
Ø60х1,5
Верхняя секция (вставка) – Труба круглого сечения
Ø51х2
Опорная пластина
100х100х3 мм.
Допустимая нагрузка на ось кг. MAX
2 800 - 2 100
Допустимая нагрузка на ось кг. MIN
2 000 - 1 200
Нижняя секция (опорная) – труба круглого сечения
Ø60х2,0
Верхняя секция (вставка) – Труба круглого сечения
Ø51х2,5
Опорная пластина
100х100х4 мм.
Допустимая нагрузка на ось кг. MAX
3 000 - 2 700
Допустимая нагрузка на ось кг. MIN
1 650 - 1 000
Нижняя секция (опорная) – труба круглого сечения
Ø60х2,0
Верхняя секция (вставка) – Труба круглого сечения
Ø48х3,0
Опорная пластина
100х100х4 мм.
Допустимая нагрузка на ось кг. MAX
3 000 - 2 700
Допустимая нагрузка на ось кг. MIN
1 650 - 1 000
Нижняя секция (опорная) – труба круглого сечения
Ø60х2,5
Верхняя секция (вставка) – Труба круглого сечения
Ø51х3,0
Опорная пластина
120х120х5 мм.
Допустимая нагрузка на ось кг. MAX
3 500 - 2 950
Допустимая нагрузка на ось кг. MIN
1 800 - 1 100
Нижняя секция (опорная) – труба круглого сечения
Ø60х3,0
Верхняя секция (вставка) – Труба круглого сечения
Ø51х3,0
Опорная пластина
120х120х5 мм.
Допустимая нагрузка на ось кг. MAX
4 000 - 3 000
Допустимая нагрузка на ось кг. MIN
2 900 - 2 500
Унивилка для стойки
Предназначена для фиксации опорных (основных) балок в вертикальном положении. Устанавливается в верхний торец стойки.
|
Характеристики
|
Значения
|
|
Основание (Лист металлический)
|
230х130х4 мм
|
|
Труба круглая
|
Ø38х2 мм
|
|
Труба квадратная (ножка)
|
20х20х1 мм
|
|
Высота
|
270/170 мм
|
|
Масса
|
2 кг
|
Тренога для стойки
Предназначена для установки и фиксации стоек в вертикальном положении.
|
Характеристики
|
Значения
|
|
Труба квадратная (опорная)
|
20х20х1,0 мм
|
|
Сталь
|
4 мм, 6 мм
|
|
Высота
|
845 мм
|
|
Ширина
|
800 мм
|
|
Длина (в слож. виде)
|
915 мм
|
|
Масса
|
4 кг
|

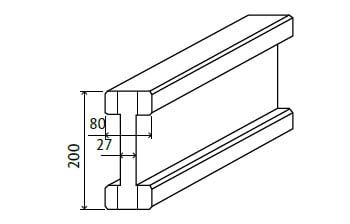

Балка двутавровая фанеродеревянная
Предназначена для формирования палубы и распределения нагрузок на стойки. Длина балки от 1,0 до 6,0 м. Соответствует ГОСТ 20850-2014.
|
Характеристики
|
Значения
|
|
Вес балки
|
5 кг/м.п.
|
|
Ширина балки
|
80 мм
|
|
Высота балки
|
200 мм
|
|
Поперечная сила
|
макс. 68 кН/м
|
|
Изгибающий момент
|
макс. 19 кН/м
|
|
Длина
|
макс. 10 м
|
Фанера ламинированная
Используется в качестве палубы для стеновой опалубки и опалубки перекрытий. Позволяет создать ровную поверхность бетонируемой поверхности. Ламинированный слой снижает адгезию бетонной смеси к поверхности фанеры.
При производстве щитов стеновой опалубки, а также при поставке комплектующих для опалубки перекрытий «ПрофМастер» использует ламинированную фанеру, изготовленную по TУ 5512-001-12886368-2014 (подтверждено сертификатом соответствия).

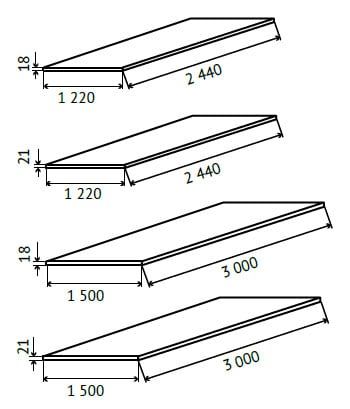

«ПрофМастер» предлагает следующие типоразмеры листов:
|
Размер листа, м
|
Толщина, мм
|
Вес, кг
|
|
1,22 × 2,44
|
18
|
37,1
|
|
1,22 × 2,44
|
21
|
43,2
|
|
1,50 × 3,00
|
18
|
56,0
|
|
1,50 × 3,00
|
21
|
65,3
|
Фиксатор-стойка универсальная ПВХ
Применяется для обеспечения защитного слоя бетона, толщиной 10-15-20-25 мм. Поставляется упаковками по 1000 шт. Соответствует ТУ 2291-001-80805048-08.
Основные характеристики оборудования:
- универсальность конструкции, безопасность;
- возможность создавать перекрытия не только под прямым углом, но и под наклоном благодаря универсальности оборудования;
- широчайшая сфера применения.
Опалубка на телескопических стойках имеет особенности эксплуатации:
- Применима для высоты перекрытий до 5 м
- Конструкция универсальна, безопасна для строителей
- Подходит для возведения перекрытий из железобетона
- Вариативность конструкции: возведение перекрытий под уклоном, под углом 90°, с применением железобетонных балок и профнастила.
Основные элементы опалубки на стойках:
- Телескопические cтойки/домкраты для фиксации горизонтальных элементов опалубки
- Треноги для фиксации стоек
- Унивилки для крепления балок на стойках
- Дополнительные элементы для опалубки:
Ограждающие элементы для обеспечения безопасности работ
- Алюминиевые и деревянные двутавровые балки
- Фанера для создания палубы при опалубочных работах
- Второстепенные балки
- Струбцины балок
